前言

热电冷却器(Thermoelectric cooler, TEC) 是一种重要的微型制冷系统组成器件,其代表了利用电力泵送热量的最直接方式,具有可靠性高、封装集成灵活、重量轻、静音和环保等特点,因此热电冷却器在微电子系统、激光二极管、通信、医疗设备和精密仪器等领域得到广泛应用。在热电制冷系统设计和开发过程中,需要建立有效的方法来确定和优化TEC性能。目前最常用的方法是迭代法[1],这种方法通过TEC的几何尺寸和热电特征参数(塞贝克系数、导热系数等)计算其冷却性能,但是上述参数随着TEC的制造工艺和材料的不同而变化,并且作为制造商的专有信息,设计人员大多无法获取,因此用迭代法确定或优化制冷性能无疑是很繁琐的。

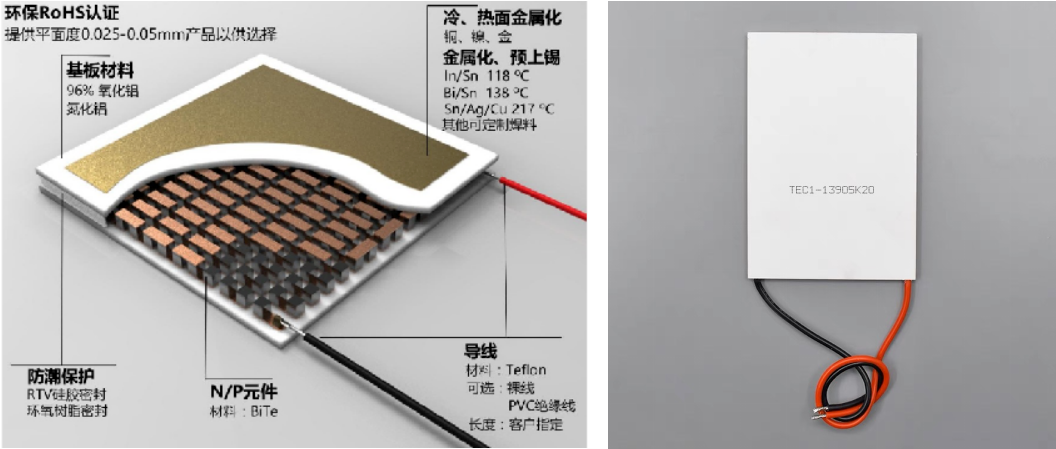

图1 TEC结构(左)和实物图(右)

本文利用仰仪科技BIC-400A等温量热仪,基于功率补偿型等温原理测定了TEC在不同输入电流、不同温度工况下的制冷功率和制热功率,进一步计算得到制冷效率和制热效率等信息。相关结果有助于验证或改进TEC器件的冷却性能,优化设计参数及控制策略,确保TEC冷却系统的性能发挥。

实验部分

1.样品准备

实验样品:TEC模块(TEC1-13905,K30,120mm*80mm*5.8mm)。

2.实验条件

实验仪器:仰仪科技BIC-400A等温量热仪;工作模式:功率补偿等温量热模式;标准匀热块:6061铝合金,120mm*80mm*10mm*2块;加热片参数:PI加热膜,120mm*80mm*0.3mm*2张,15.30Ω;环境温度:恒温25℃。

3.测试过程

Step1:打开等温量热仪盖板,至下向上依次安装匀热块-加热片-导热硅脂垫-半导体制冷片-导热硅脂垫-加热片-匀热块,如图2,保证各部件之间不产生间隙;
Step2:将测温传感器包埋至匀热块内测温点,并将电源线及电压线分别连接至TEC的正负引线;
Step3:关闭仪器盖板,设置实验条件,点击“开始”按钮启动实验,实验工况如表1所示。

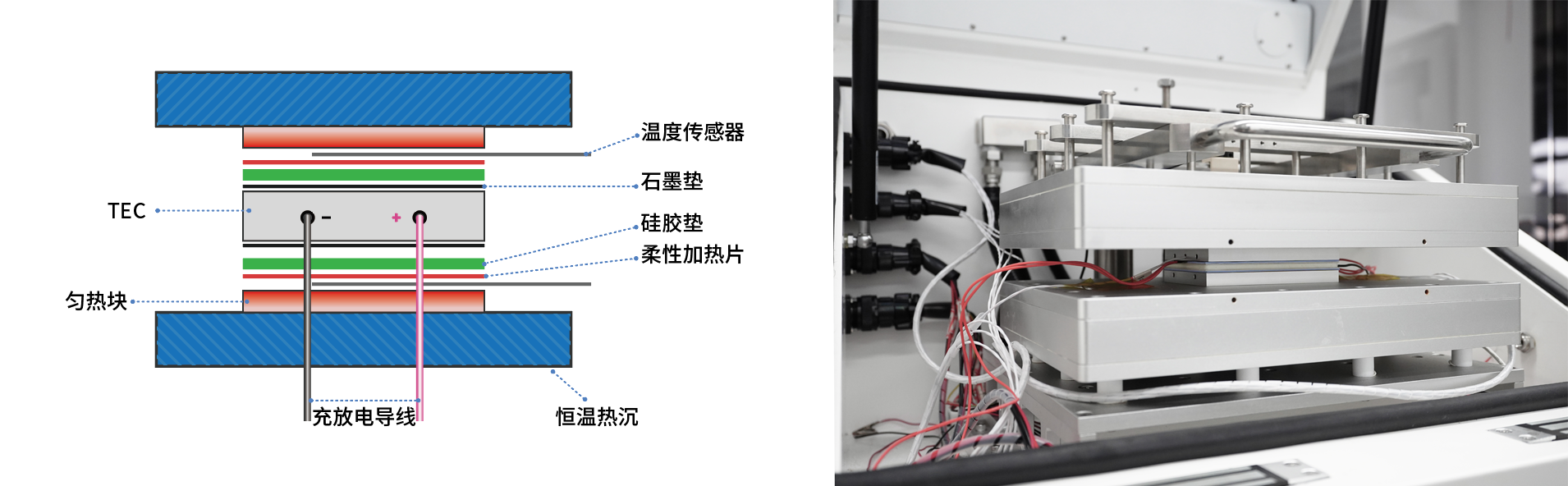

图2 等温量热仪结构与制样装样过程

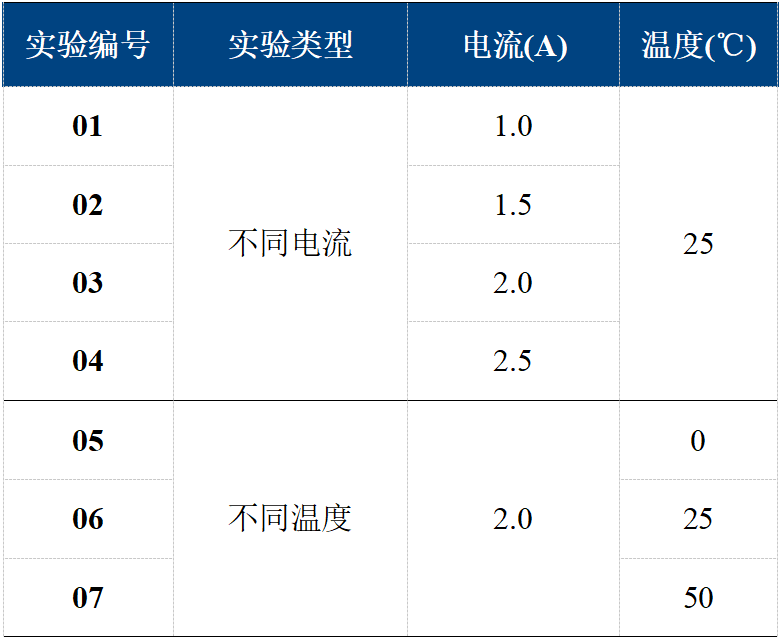

表1 实验设置参数表

实验结果

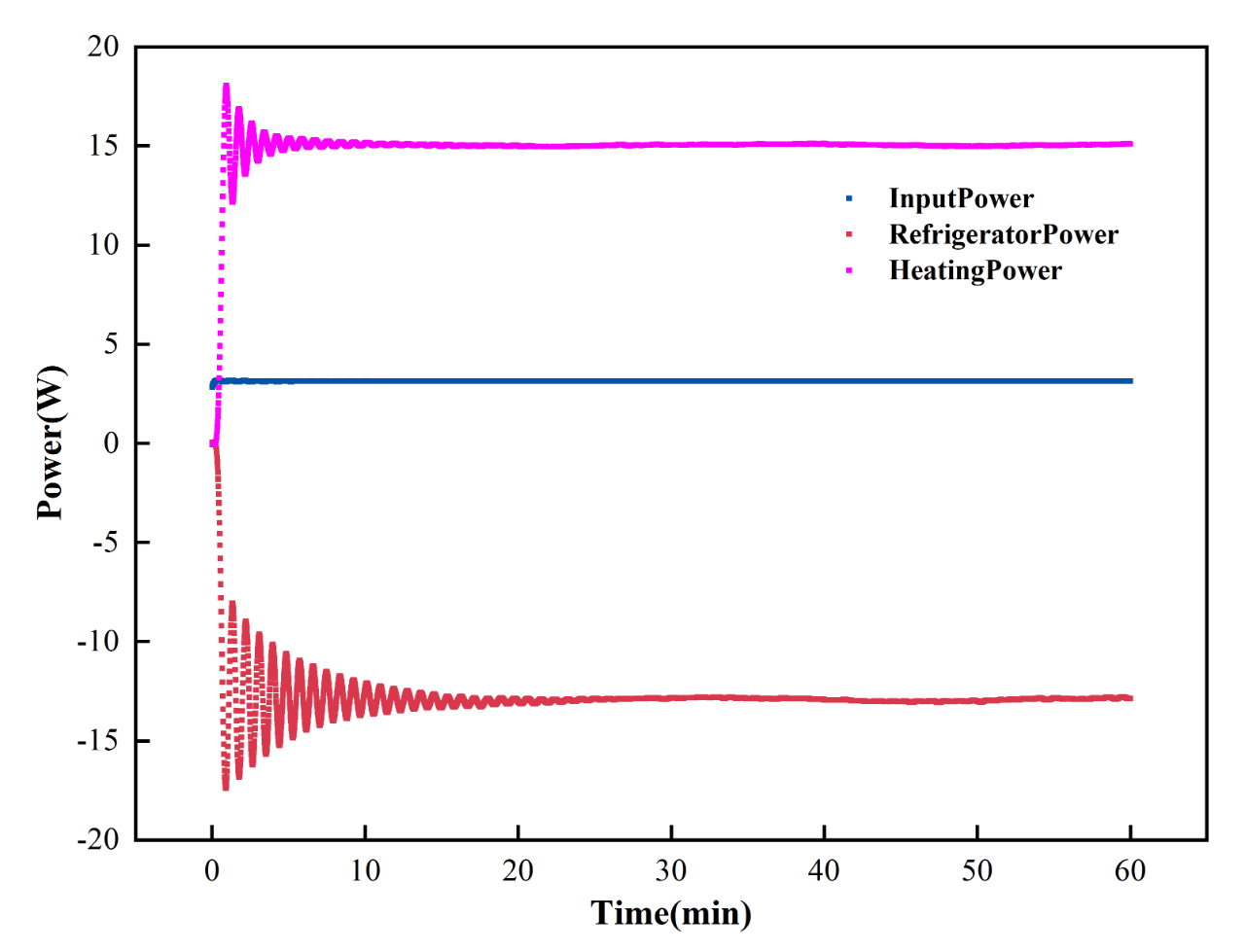

图3 TEC25℃恒流1A条件下输入&输出功率-时间曲线

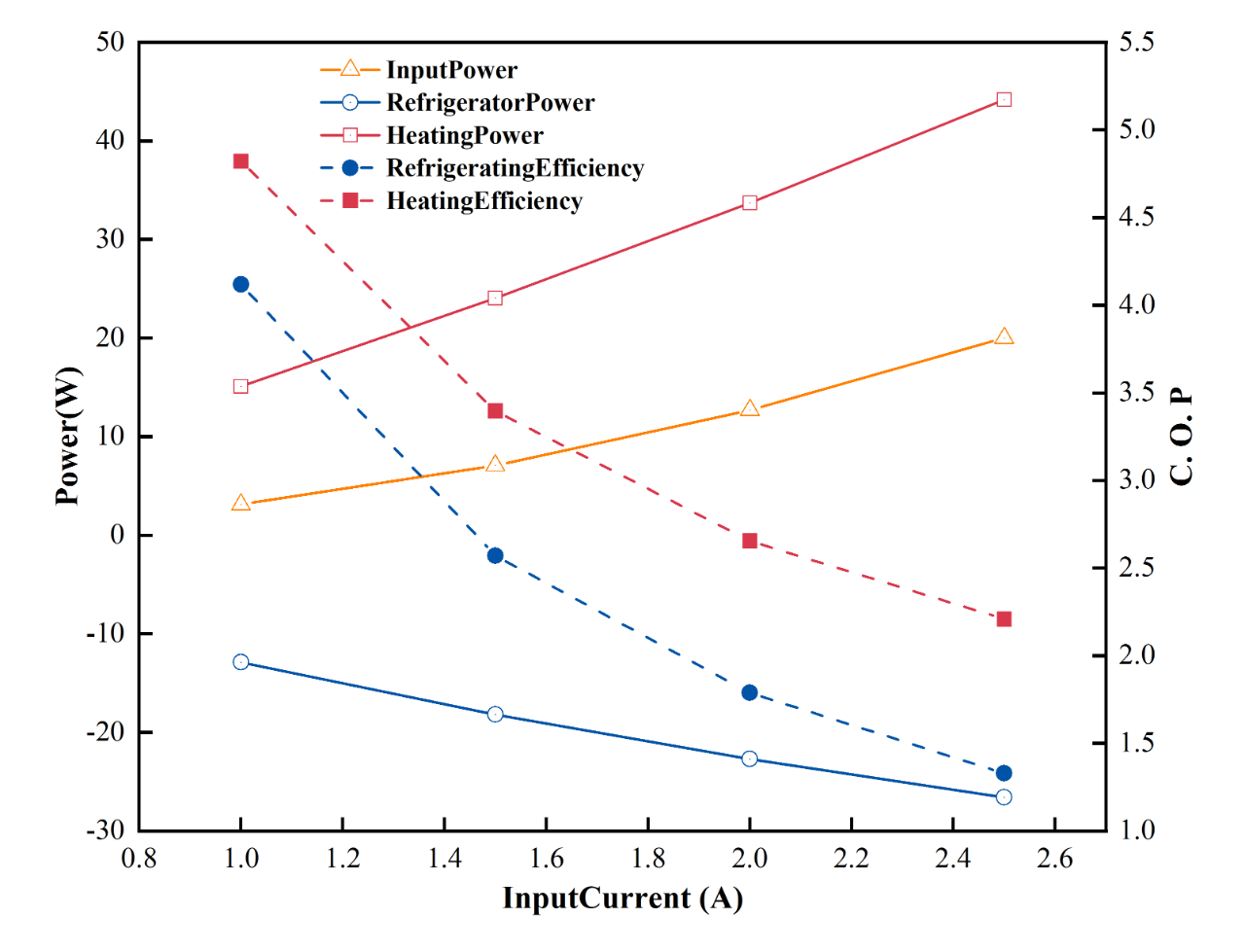

图4 TEC功率和效率随工作电流变化曲线


TEC的热电效应主要由Joule热、Fourier热、Thomson热等组成[2],空调与制冷行业经常使用COP(coefficient of performance)性能系数来表示TEC的使用效率,该参数为制冷功率(或制热功率)与输入功率之间的比值。

25℃恒流1A条件下TEC输入和输出功率-时间曲线如图4所示,TEC在恒温恒流工况下,输入功率较为稳定,输出功率(制热功率及制冷功率)在短暂的波动后也趋于稳定。

对比TEC 在25℃恒温,1A、1.5A、2.0A、2.5A下的测试结果,TEC功率和效率随工作电流的变化如图4所示。

随着工作电流的增大,TEC的制冷功率和制热功率都随之增大,但制冷效率和制热效率都随之减小,其主要原因是随着电流增大,在Thomson热增大的同时,Joule热也随之增大。

因此在TEC制冷系统中,一定范围内,可以通过增加工作电流的方式来实现增大制冷功率,但是与此同时要增加热面的散热;

但在满足制冷需求的基础上,为提高能源利用率,TEC系统工作的电流不宜过大。另一方面,不同工作电流下TEC的制冷效率都比制热效率低,主要受Joule热效应的影响。

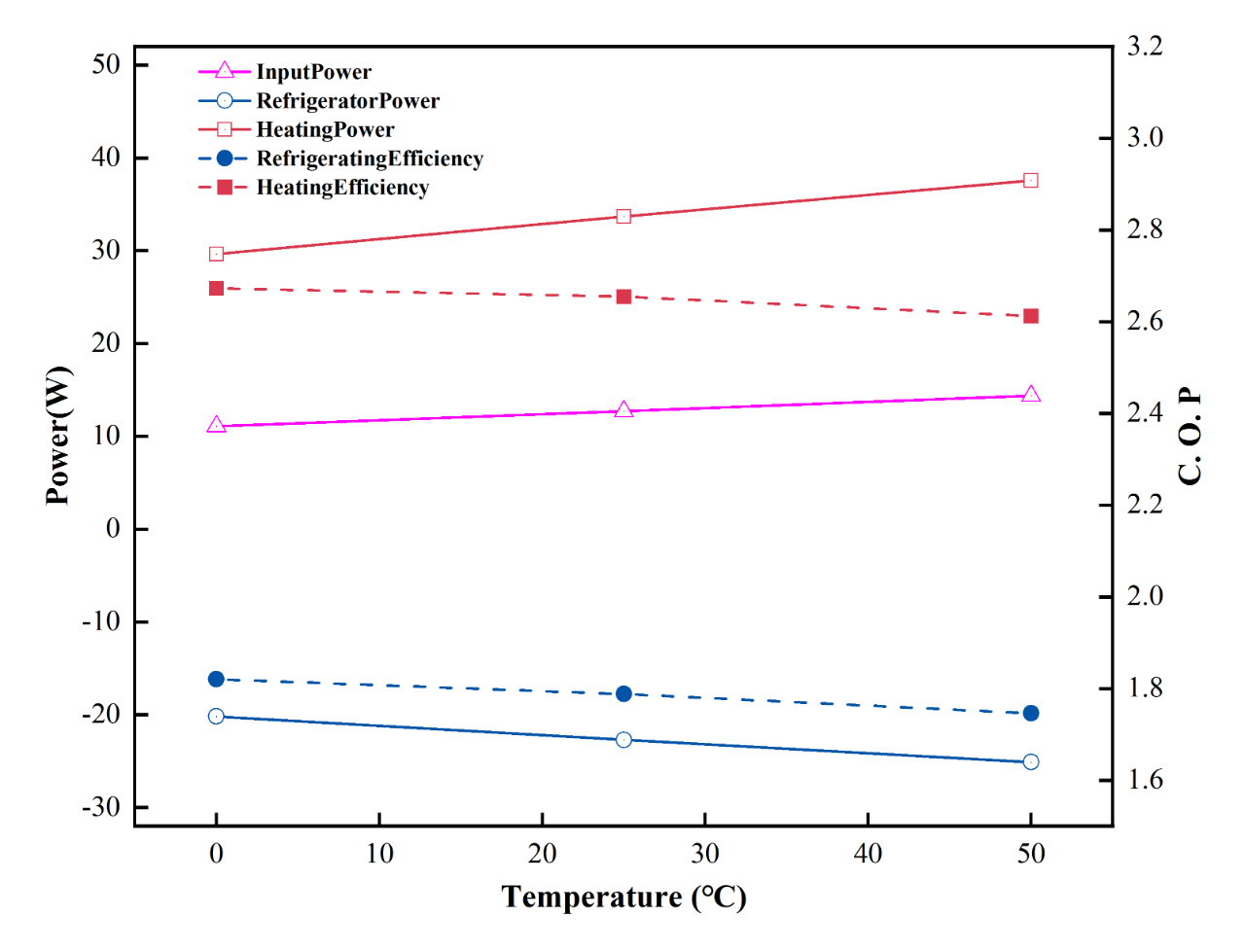

图5 TEC功率和效率随工作温度变化曲线


对比TEC 2A恒流输入条件下,在0℃、25℃、50℃下的测试结果,其功率和效率随工作温度的变化曲线如图5所示。从图5可以看出,随着工作温度的上升,TEC的制冷功率和制热功率都有缓慢增大的趋势,而制冷效率和制热效率均小幅下降。

结论与展望


利用BIC-400A等温量热仪便捷、准确地分析了TEC在不同工作电流或不同工作温度下,制冷/制热功率和效率变化,帮助TEC系统的选型设计。

相关结果帮助大众更清晰地了解TEC的工作原理,辅助TEC系统的设计选型和工作条件的优化。

并且,用同样的方法有望计算半导体器件的Peltier系数和Seebeck系数等半导体本征参数。


参考文献:


[1] Zhang H Y, Mui Y C, Tarin M. Analysis of thermoelectric cooler performance for high power electronic packages[J]. Applied thermal engineering, 2010, 30(6-7): 561-568.

[2] 陈树权,王剑,杨振等.Peltier系数的稳态法和瞬态法测量[J].物理学报,2023,72(06):343-355.
